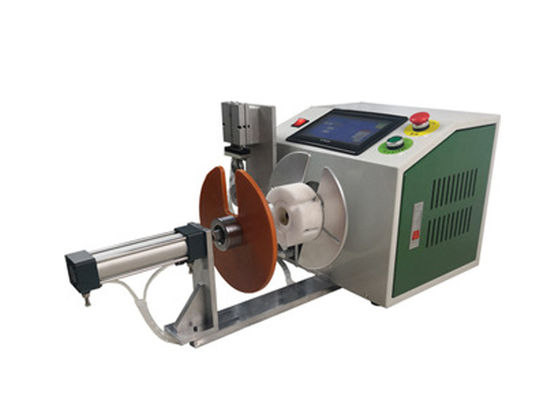

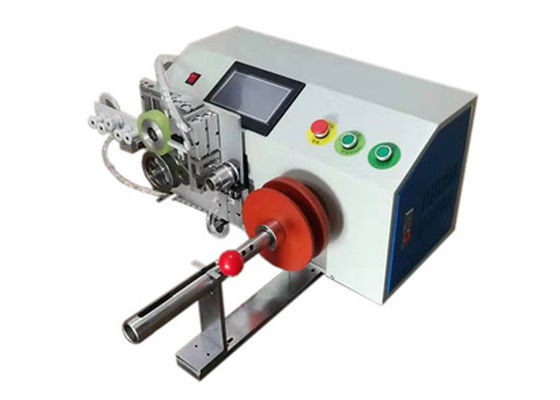

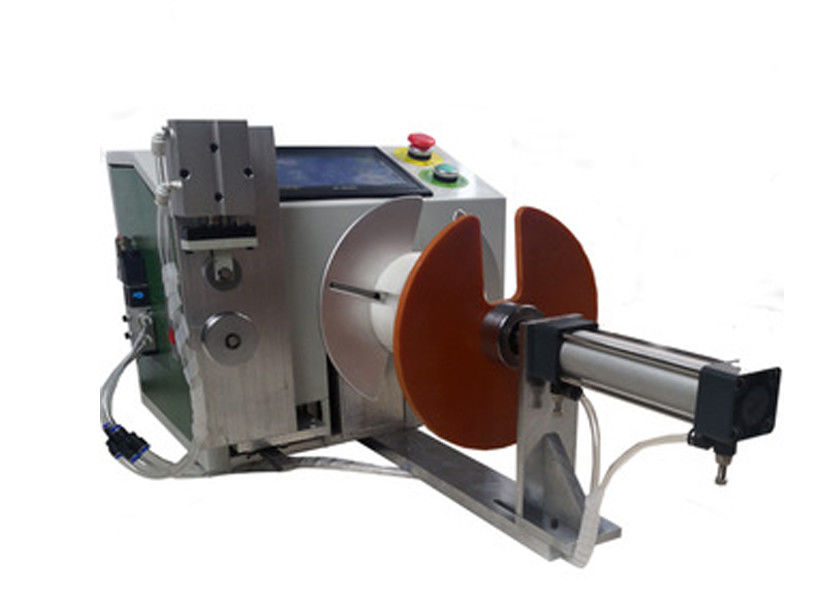

تجهیزات سیم پیچ ماشین سیم پیچ خودکار با فاصله 50 - 200 میلی متری سفارشی

ماشین سیم پیچ اتوماتیک ماشین سیم پیچ تجهیزات ماشین سیم پیچ را می توان سفارشی کرد

فناوری پیش زمینه دستگاه سیم پیچ و صحافی نیمه اتوماتیک:

صنعت سیم بسیار کار بر و کار فشرده است.سیم های AC و DC عموماً باید با دست پیچ شوند و با بند بسته شوند که بسیار ناکارآمد است و مقدار زیادی از منابع انسانی را می گیرد.

هدف از مدل کاربردی ارائه یک دستگاه سیم پیچ و صحافی نیمه اتوماتیک ساده و کارآمد است که می تواند به طور خودکار سیم ها را در بسته ها بپیچد و به طور خودکار نوار اتصال را بپیچد.مدل کاربردی از یک جزء قاب، یک جزء سیم پیچ، یک جزء بستن، یک جزء تغذیه، یک جزء تغییر سیم، یک جزء چرخان و یک صفحه رابط انسان و ماشین تشکیل شده است.در مولفه قاب، تعدادی اجزای الکتریکی و خطوط کنترل برای کنترل الکتریکی وجود دارد.بر روی جزء قاب، اجزای سیم پیچ، یک جزء بستن، یک جزء تغذیه، یک جزء تغییر سیم، یک جزء پیچشی و یک صفحه رابط انسان و ماشین وجود دارد. ستون سیم پیچ و شیار گیره روی میز گردان نصب شده است.مجموعه بست با یک غلتک کششی گیره که روی نوار لغزنده گیره ثابت شده و روی میز کشویی گیره نصب شده است ارائه می شود.مجموعه تغذیه با یک چرخ تغذیه کمربند و یک چاقوی برش کمربند ارائه شده است که روی میز کشویی تغذیه نصب شده است.پنجه هوای بستن کمربند در جلوی میز کشویی تغذیه چیده شده است و غلتک کمربند پشت میز کشویی تغذیه چیده شده است.مجموعه تعویض سیم با یک مجموعه سیم پیچ و یک گروه تغذیه ارائه می شود. دو جفت چنگال هوای مکانیکی روی میز کشویی محور z ثابت شده و روی میز کشویی ترکیبی محور x و محور y نصب شده است.مجموعه سیم پیچ خورده مجهز به پنجه های هوای سیم پیچ خورده با محور چرخش است که روی میز کشویی محور z ثابت شده و روی میز کشویی ترجمه نصب می شود.مونتاژ قاب تجهیزات مجهز به مونتاژ سیم پیچ، مونتاژ گیره، مونتاژ تغذیه، مونتاژ تعویض، مونتاژ پیچ و تاب و پانل رابط انسان و ماشین است که از نظر ساختار ساده، استفاده راحت، عملیات سیم پیچ متناوب و راندمان بالا است.در جنبه کنترل، کنترل کننده منطقی قابل برنامه ریزی PLC برای کنترل استفاده می شود که دارای رابط عملیاتی ساده، برنامه نویسی عمومی و تعمیر و نگهداری ساده است.فقط باید بر اساس برنامه های مختلف تنظیم شود، یعنی می تواند سیم های مختلف را بپیچد و ببندد.

ویژگی های عملکرد دستگاه سیم پیچ و صحافی نیمه اتوماتیک

این دستگاه برای کابل برق AC، کابل برق DC، کابل داده USB، کابل ویدئو، کابل HDM با کیفیت بالا و سایر خطوط انتقال مناسب است.می توان آن را به صورت دسته هایی با هسته آهنی پوشش داده شده پیچ خورد.همچنین می توان از آن در صنایع دیگر مانند رخت آویز و غیره استفاده کرد.

کارمندان فقط باید انتهای نخ را درست کنند، از کلید پا برای پیچیدن نخ استفاده کنند و سپس آن را بیرون بیاورند و به دهانه صحافی بگذارند تا نوار به طور خودکار ببندد.کل فرآیند فقط 4-5 ثانیه طول می کشد.دستگاه می تواند طول سیم و تعداد سیم پیچ ها را تنظیم کند و خروجی را بشمارد.این دستگاه از کنترل برنامه PLC، نمایش متن برای تنظیم پارامتر، آسان برای کار استفاده می کند.این می تواند قدرت خستگی کارمندان را کاهش دهد، کارایی کار را بهبود بخشد و باعث صرفه جویی در کراوات شود.

پارامترهای فنی دستگاه سیم پیچ و صحافی نیمه اتوماتیک

مدل: دستگاه سیم پیچ و صحافی نیمه اتوماتیک kar-120p

طول کراوات: 80-140 میلی متر

قطر بند: 10-30 میلی متر

سرعت بستن: 1 ثانیه

فاصله سیم پیچ: 50-200 میلی متر

سرعت سیم پیچ: 1-10 قابل تنظیم

منبع تغذیه: ac220v50 / 60Hz

اندازه دستگاه: 700 × 550 × 400 میلی متر

وزن: 45 کیلوگرم
